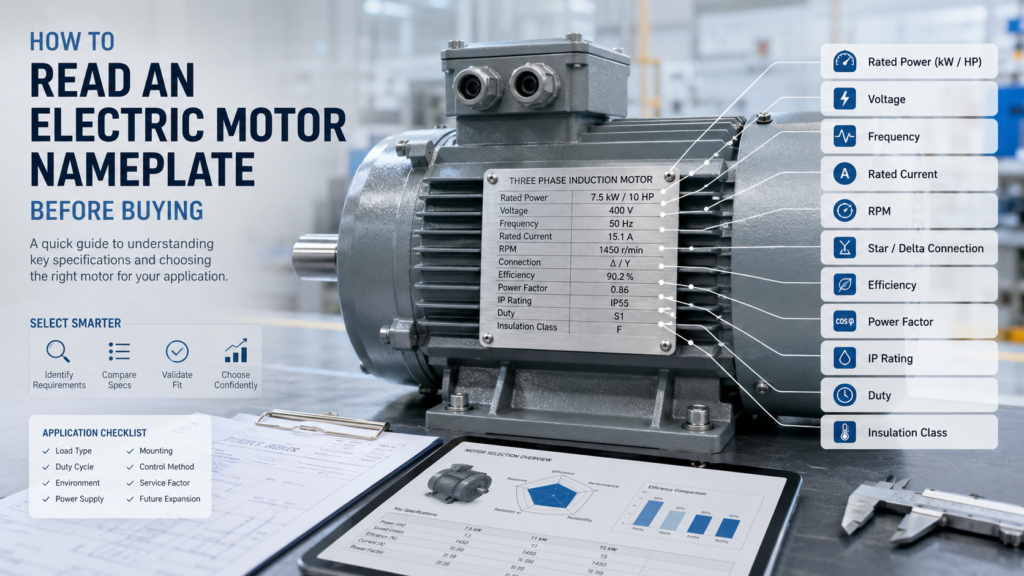

How to Read an Electric Motor Nameplate Before Buying

Leggere la targhetta di un motore prima dell’acquisto è uno dei modi più rapidi per evitare costosi problemi di compatibilità tra motore, alimentatore e apparecchiatura azionata. La targhetta fornisce i dati di base per una selezione, installazione, protezione e manutenzione sicure, mentre le specifiche complete del motore elettrico indicano al progettista se l’unità è effettivamente adatta a una pompa, un ventilatore, un nastro trasportatore, un riduttore o una macchina di produzione.

Alla DAYOU MOTOR, riscontriamo spesso che un cliente ha selezionato la potenza nominale corretta, ma ha trascurato i requisiti di tensione, frequenza, montaggio o funzionamento. Per questo motivo, la targhetta deve essere considerata un riferimento tecnico, non solo un’etichetta del prodotto.

Potenza, tensione, frequenza e velocità costituiscono la base elettrica

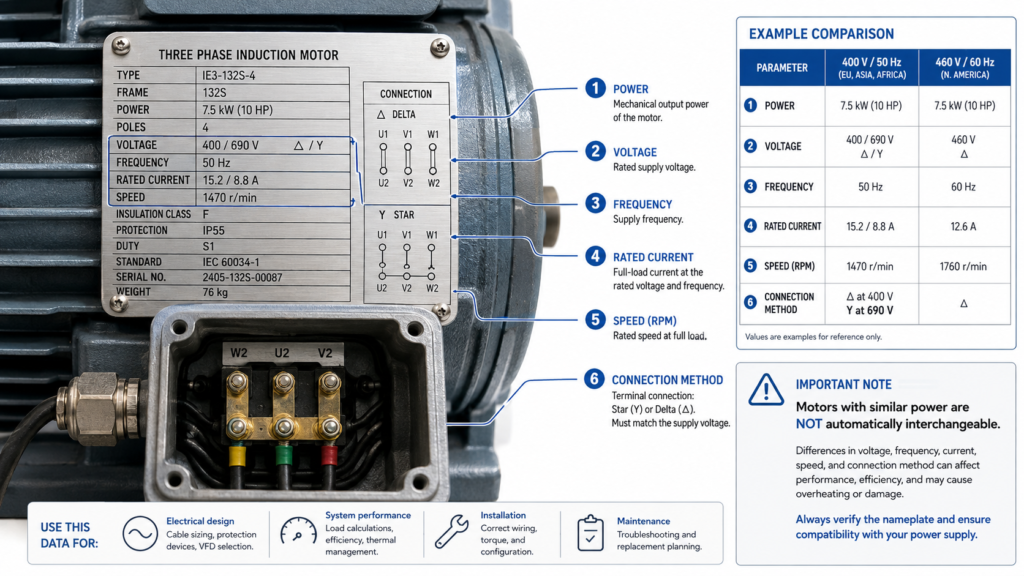

La targhetta del motore di solito indica il modello, la potenza nominale, la tensione, la frequenza, la corrente nominale, la velocità e il metodo di collegamento. La potenza nominale è generalmente espressa in kW secondo la norma IEC e in cavalli vapore secondo la norma NEMA, sebbene i progetti di esportazione possano utilizzare entrambe le unità a seconda del mercato di destinazione.

Tensione e frequenza devono corrispondere alla rete elettrica disponibile. Un motore con potenza nominale di 400 V a 50 Hz non è automaticamente un sostituto diretto di uno progettato per 460 V a 60 Hz, anche se la potenza nominale sembra simile. Queste specifiche del motore elettrico devono essere verificate anche rispetto al metodo di collegamento previsto, ad esempio stella o triangolo, prima di iniziare il cablaggio.

La norma IEC 60034-1 definisce i requisiti di potenza e prestazioni per le macchine elettriche rotanti, mentre altre norme applicabili possono aggiungere requisiti per ambienti o applicazioni speciali.

La corrente nominale è utile per progettare la protezione e il cablaggio

La corrente nominale indica la corrente prevista quando il motore funziona alla sua potenza, tensione e frequenza nominali. Elettricisti e ingegneri utilizzano questo valore per la scelta di cavi, contattori, relè di sovraccarico, interruttori automatici e impostazioni di protezione del motore.

In pratica, la corrente nominale non è l’unico valore che conta. Il metodo di avviamento, l’inerzia del carico, la qualità dell’alimentazione e l’utilizzo di un variatore di frequenza possono influenzare la corrente rilevata durante il funzionamento. Ho esaminato impianti in cui un motore di dimensioni corrette ha subito scatti intempestivi perché l’impostazione della protezione era basata solo sulla corrente nominale, senza considerare le effettive condizioni di avviamento.

La velocità è un valore di lavoro, non un valore sincrono

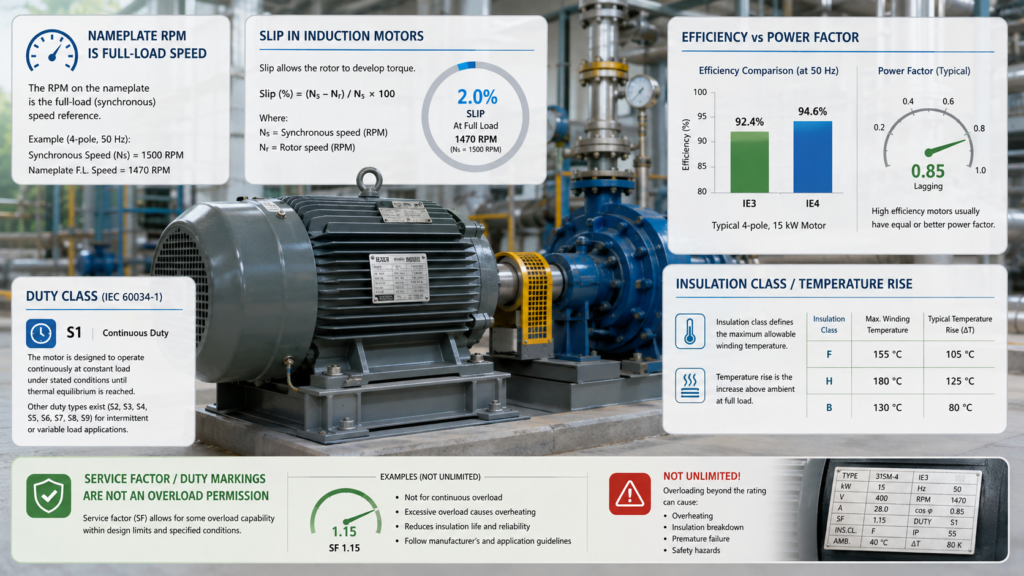

Il numero di giri al minuto (RPM) indicato sulla targhetta è normalmente la velocità di funzionamento a pieno carico, che è inferiore alla velocità sincrona perché i motori a induzione richiedono slittamento per produrre coppia. Il numero di poli e la frequenza di alimentazione determinano l’intervallo di velocità approssimativo, quindi un motore a 4 poli a 50 Hz e un motore a 4 poli a 60 Hz non devono essere considerati meccanicamente identici.

Per apparecchiature come pompe, ventilatori, compressori e nastri trasportatori, anche una modesta differenza di velocità può influire su portata, pressione, richiesta di coppia e prestazioni delle apparecchiature azionate. Raccomando sempre di verificare il numero di giri al minuto effettivamente richiesto prima di approvare la sostituzione di un motore.

Efficienza e fattore di potenza rispondono a domande diverse

L’efficienza indica con quanta efficacia l’energia elettrica in ingresso viene convertita in energia meccanica in uscita, mentre il fattore di potenza aiuta a descrivere la relazione tra potenza reale e potenza apparente. Un fattore di potenza più elevato può ridurre la corrente apparente richiesta dal sistema elettrico, ma non deve essere confuso con l’efficienza del motore.

Quando si confrontano due motori, è necessario considerare congiuntamente la classe di efficienza, le ore di funzionamento, il profilo di carico e il costo dell’energia elettrica. Un motore con classe di efficienza IE3 o IE4 può offrire un notevole risparmio a lungo termine per apparecchiature a funzionamento continuo, ma il suo beneficio dipende dal carico e dalle ore di funzionamento effettivi, non solo dall’etichetta di efficienza.

Il ciclo di lavoro, il fattore di servizio e i limiti di temperatura influiscono sulla durata del motore.

I motori IEC utilizzano comunemente classi di servizio come S1 per il funzionamento continuo, mentre le applicazioni NEMA possono specificare un fattore di servizio. Queste marcature devono essere lette attentamente perché descrivono diversi aspetti del funzionamento consentito e non devono essere utilizzate come pretesto per sovraccaricare sistematicamente un motore.

Le informazioni relative alla classe di isolamento e all’aumento di temperatura sono ugualmente importanti in ambienti caldi, polverosi, umidi, scarsamente ventilati o ad alta quota. Un motore che funziona correttamente in un’officina interna pulita potrebbe surriscaldarsi rapidamente se installato in un involucro chiuso o vicino a una fonte di calore. Le convenzioni NEMA e IEC differiscono nella presentazione, pertanto gli acquirenti dovrebbero confrontare i requisiti completi anziché limitarsi a confrontare una singola etichetta.

Protezione, cuscinetti e tracciabilità a supporto di un servizio affidabile

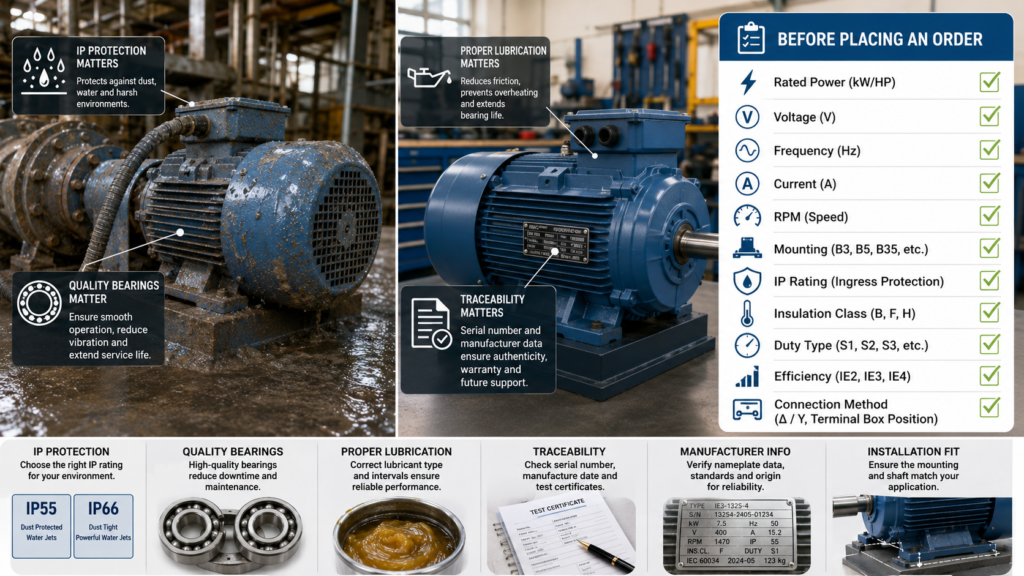

Il grado di protezione IP definisce la resistenza alla polvere e all’acqua, risultando particolarmente importante per apparecchiature esterne, aree soggette a lavaggio, macchine agricole e impianti industriali polverosi. I dettagli relativi ai cuscinetti, i requisiti di lubrificazione, l’identificazione del produttore, il numero di serie e le informazioni di produzione possono essere riportati sulla targhetta o sulla documentazione di supporto, e questi dati aiutano i team di manutenzione a pianificare le ispezioni e a tracciare i problemi di qualità.

Una guida alle targhette dei motori elettrici per gli acquirenti nordamericani dovrebbe quindi considerare i dati operativi relativi alle norme NEMA, oltre ai requisiti di fornitura e applicazione del sito. Per i requisiti delle targhette dei motori per gli OEM europei, la classe di efficienza IEC, la designazione di servizio, il livello di protezione e la compatibilità dimensionale possono essere altrettanto importanti.

DAYOU MOTOR aiuta i clienti a esaminare le specifiche dei motori elettrici per progetti in Medio Oriente, dove calore, polvere e funzionamento continuo possono influenzare la configurazione finale, nonché le specifiche dei motori elettrici per gli stabilimenti del Sud-est asiatico che potrebbero richiedere tensioni diverse, protezione dall’umidità o compatibilità di ricambio. Un fornitore di motori industriali in Sud America dovrebbe inoltre essere in grado di fornire informazioni tracciabili sui prodotti e un supporto tecnico pratico per le condizioni operative locali.

Gli acquirenti dovrebbero porsi queste domande prima di effettuare un ordine.

Does a higher service factor mean the motor can run overloaded all the time?
No. Service factor should be understood within the applicable standard and operating conditions. Continuous overload can still increase temperature, shorten insulation life, and affect bearing performance.

Una lettura attenta previene un acquisto errato

Una targhetta identificativa corretta del motore fornisce agli acquirenti le informazioni necessarie per abbinare il motore all’apparecchiatura, all’impianto elettrico e all’ambiente operativo. Quando le specifiche di un motore elettrico vengono esaminate nel loro insieme completo, anziché come singoli numeri, il risultato è un’installazione più sicura, un funzionamento più stabile e un minor numero di fermi macchina imprevisti.

DAYOU MOTOR supporta OEM, distributori e utenti finali con una selezione basata sull’applicazione, aiutando i clienti a scegliere motori che soddisfino le reali esigenze delle loro apparecchiature, anziché limitarsi a trovare una corrispondenza con un numero su una vecchia targhetta.
