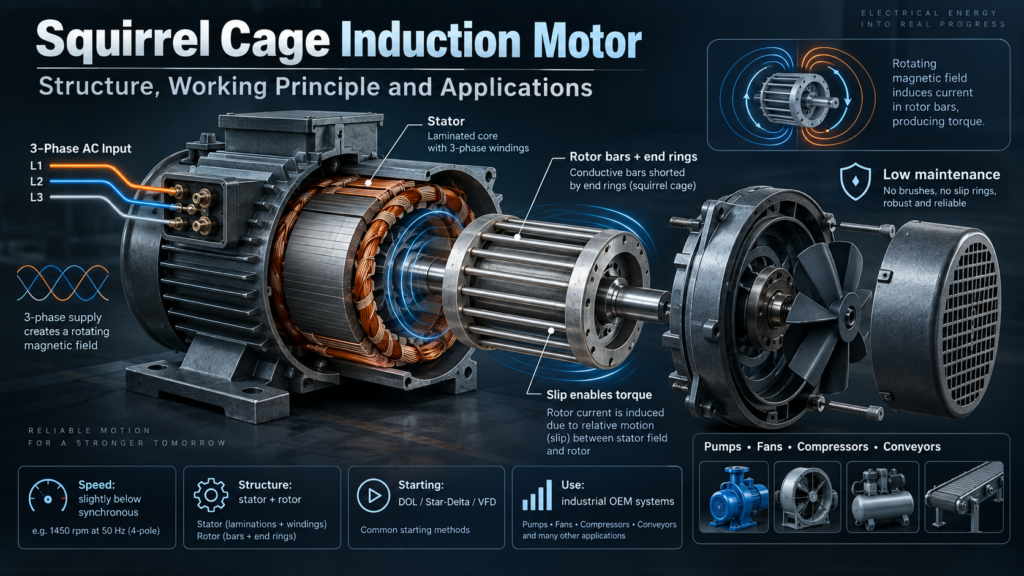

Motore a induzione a gabbia di scoiattolo: struttura, principio di funzionamento e applicazioni.
Il motore a induzione a gabbia di scoiattolo è ampiamente utilizzato in pompe, ventilatori, compressori, nastri trasportatori, macchine utensili e apparecchiature industriali. Il suo rotore semplice, il funzionamento affidabile, la bassa manutenzione e l’ampia gamma di potenza lo rendono una scelta pratica per molte applicazioni.
Il nome deriva dalla struttura del rotore. Le barre conduttrici sono disposte attorno a un nucleo di ferro laminato e collegate da anelli terminali, formando una struttura a gabbia. DAYOU MOTOR fornisce motori a gabbia standard e personalizzati per applicazioni industriali e OEM.

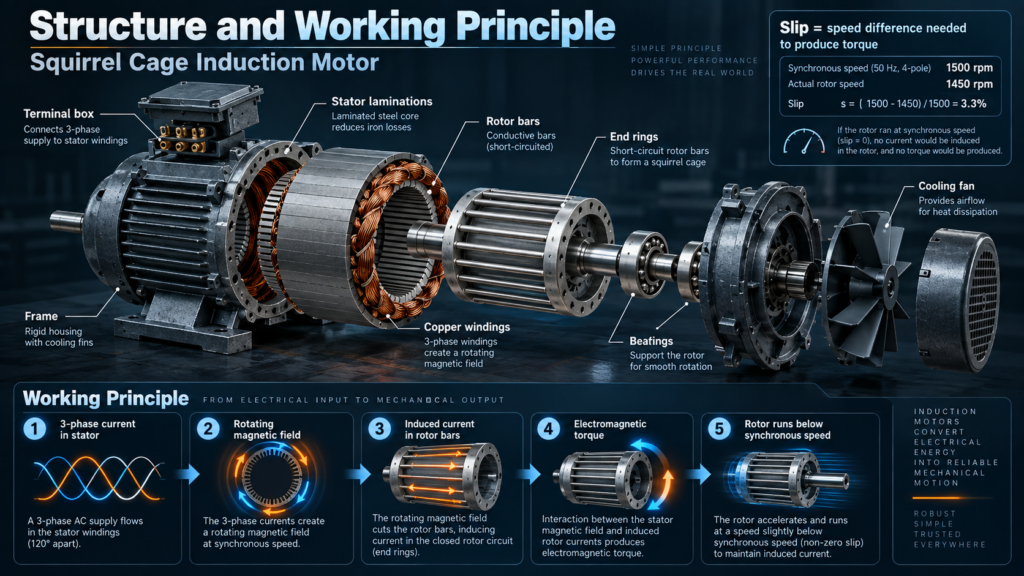

Come il motore produce coppia
Quando una corrente alternata trifase viene applicata agli avvolgimenti dello statore, si crea un campo magnetico rotante. Questo campo induce corrente nelle barre del rotore e l’interazione tra il campo dello statore e la corrente del rotore produce coppia.
Il rotore deve ruotare leggermente più lentamente del campo magnetico affinché l’induzione continui. Questa differenza di velocità è chiamata slittamento. Lo slittamento è piccolo a basso carico e aumenta all’aumentare del carico.
Struttura principale del motore
Le parti principali includono lo statore, il rotore, l’albero, i cuscinetti, il telaio, il sistema di raffreddamento e la morsettiera.
Statore
Lo statore contiene un nucleo in acciaio laminato e avvolgimenti isolati. Le lamelle riducono le perdite, mentre la configurazione degli avvolgimenti determina tensione, frequenza, numero di poli, coppia, corrente e prestazioni termiche.
Rotore
Il rotore utilizza barre di alluminio o rame collegate da anelli terminali. Non presenta connessioni elettriche esterne, spazzole o anelli collettori. Le barre del rotore leggermente inclinate contribuiscono a ridurre vibrazioni, rumore, pulsazioni di coppia e bloccaggio magnetico.
Albero, cuscinetti e telaio
L’albero trasferisce la potenza all’apparecchiatura azionata, mentre i cuscinetti supportano il rotore. Il telaio sostiene il motore e contribuisce alla dissipazione del calore. I motori standard utilizzano spesso una ventola di raffreddamento montata sull’albero.
Quando un motore funziona continuamente a bassa velocità con un variatore di frequenza, potrebbe essere necessaria una ventola di raffreddamento indipendente, poiché anche la ventola standard rallenta.

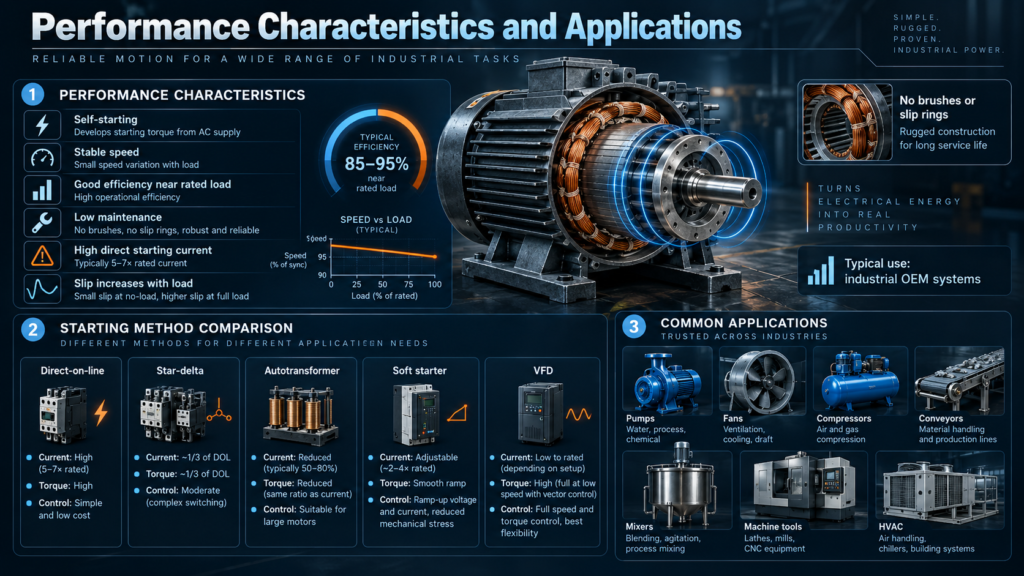

Caratteristiche prestazionali
Un motore a gabbia di scoiattolo offre generalmente:
- Avviamento automatico con alimentazione trifase
- Velocità stabile in presenza di normali variazioni di carico
- Elevata corrente di spunto durante l’avviamento diretto
- Buona efficienza in prossimità del carico nominale
- Fattore di potenza inferiore a basso carico
- Slittamento crescente all’aumentare del carico
- Assenza di spazzole o anelli collettori
- Bassa manutenzione ordinaria
Due motori con la stessa potenza nominale possono comunque presentare correnti di spunto, coppia, slittamento ed efficienza differenti. La progettazione del rotore e il metodo di avviamento devono essere adeguati al carico.
Un fornitore cinese di motori a gabbia di scoiattolo per i produttori europei di pompe dovrebbe valutare la curva caratteristica della pompa, il ciclo di lavoro, il metodo di avviamento, l’efficienza, il montaggio e l’ambiente operativo prima di raccomandare un modello.
Metodi di avvio
| Metodo di avvio | Caratteristiche principali | Uso tipico |
| Direttamente online | Simple, high starting current, full starting torque | Small motors and strong power supplies |
| Stella-delta | Riduce la corrente e la coppia di avviamento | Carichi di avviamento leggeri |
| Autotrasformatore | Uses reduced voltage during starting | Motori più grandi |
| Avviamento graduale | Provides smooth acceleration | Pumps, fans, and mechanical systems |
VFD | Controlla la velocità e la corrente di avviamento | Applicazioni a velocità variabile |
L’avviamento stella-triangolo richiede un motore progettato per il funzionamento a triangolo alla tensione di rete. Le applicazioni con inverter richiedono inoltre attenzione al raffreddamento, all’isolamento, alla lunghezza del cavo, alle correnti nei cuscinetti e alla velocità massima.
Applicazioni comuni
I motori a gabbia di scoiattolo sono utilizzati per:
- Pompe
- Ventilatori e soffianti
- Compressori
- Nastri trasportatori
- Miscelatori
- Macchine utensili
- Frantumatori
- Impianti HVAC
- Macchine agricole
- Sistemi idraulici
Un motore a induzione trifase per impianti idrici in Medio Oriente potrebbe richiedere una riduzione di potenza per alte temperature, un adeguato grado di protezione IP, resistenza alla corrosione e compatibilità con le tensioni locali.
Un motore industriale IE3 per stabilimenti nel Sud-est asiatico potrebbe necessitare di protezione contro umidità, condensa, polvere e alte temperature ambiente.
Vantaggi e limitazioni
Vantaggi
- Costruzione robusta
- Bassa manutenzione
- Funzionamento continuo affidabile
- Costo competitivo
- Ampia disponibilità
- Buona efficienza in prossimità del carico nominale
- Compatibilità con diversi metodi di avviamento
Limitazioni
- Corrente di avviamento diretto elevata
- Velocità leggermente inferiore alla velocità sincrona
- Controllo della velocità limitato senza un variatore di frequenza (VFD)
- Fattore di potenza inferiore a basso carico
- Possibili problemi di raffreddamento a basse velocità del VFD
- La coppia di avviamento dipende dalla progettazione del rotore
Un produttore cinese di motori a induzione per apparecchiature minerarie africane dovrebbe considerare polvere, carichi d’urto, qualità dell’energia, raffreddamento, protezione dei cuscinetti e coppia di avviamento prima di selezionare un modello.
Sigle di progetto NEMA e classi di efficienza
Le sigle di progetto NEMA descrivono la coppia di avviamento, la corrente di avviamento, la coppia massima e lo slittamento. Non sono classi di efficienza.
Design B is common for general industrial use. Design C provides higher starting torque, while Design D offers very high starting torque with greater slip.
Efficiency is classified separately, such as through IEC IE classes. IE3 indicates an efficiency level, not a torque-speed design.

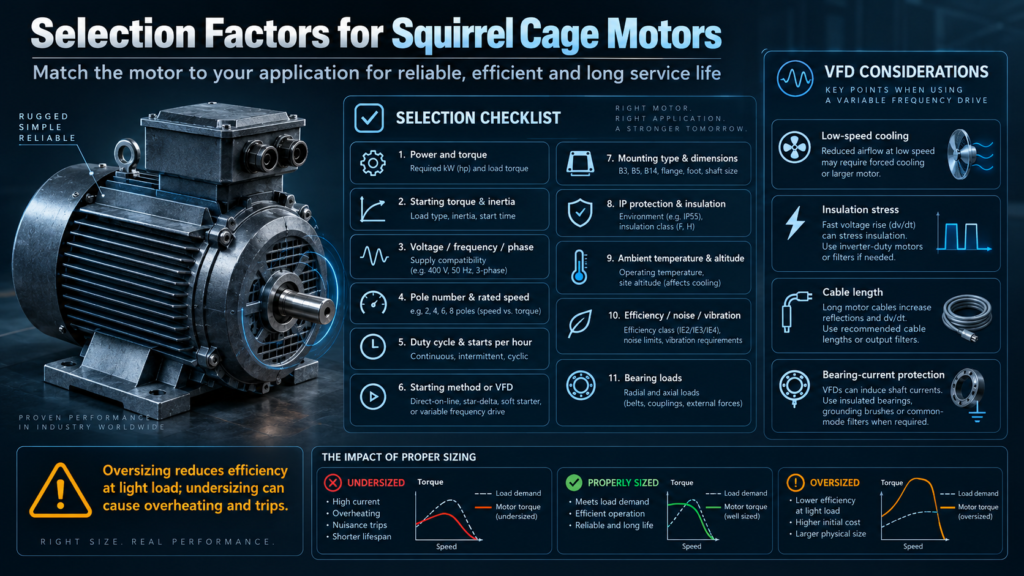

Motor selection factors
Before selecting a squirrel cage induction motor, confirm:
- Potenza e coppia richieste
- Coppia di avviamento e inerzia di carico
- Tensione, frequenza e fase
- Numero di poli e velocità nominale
- Ciclo di lavoro e avviamenti all’ora
- Metodo di avviamento o funzionamento con inverter
- Tipo e dimensioni di montaggio
- Grado di protezione IP e isolamento
- Temperatura ambiente e altitudine
- Limiti di efficienza, rumorosità e vibrazioni
- Requisiti dei cuscinetti e carichi esterni sull’albero
Un motore IEC per sistemi di trasporto sudamericani deve essere compatibile anche con la tensione, la frequenza, l’interfaccia meccanica e l’ambiente di destinazione.
Un sovradimensionamento può ridurre l’efficienza e il fattore di potenza, mentre un sottodimensionamento può causare surriscaldamento, arresti improvvisi e una minore durata.
Domande frequenti
Perché il rotore si chiama “a gabbia di scoiattolo”?
Le barre del rotore e gli anelli terminali formano una struttura cilindrica a forma di gabbia.
Perché il rotore gira a una velocità inferiore a quella sincrona?
La differenza di velocità è necessaria per indurre la corrente nel rotore e produrre coppia.
Può funzionare con un variatore di frequenza (VFD)?
Sì, a condizione che la gamma di velocità, il raffreddamento, l’isolamento, la lunghezza del cavo, la protezione dei cuscinetti e la velocità massima siano adeguati.
Richiede spazzole?
No. Le barre del rotore sono permanentemente in cortocircuito tramite gli anelli terminali.
È adatto per apparecchiature con elevata coppia di avviamento?
Sì, se la curva di coppia del motore, il design del rotore, l’avviatore e l’alimentazione elettrica sono adatti al carico.
Conclusione
Il motore a induzione a gabbia di scoiattolo più adatto deve essere compatibile con il carico, le condizioni di avviamento, l’alimentazione elettrica, la velocità, il montaggio, l’ambiente e il metodo di controllo. La sua semplice costruzione garantisce un funzionamento affidabile, ma una scelta corretta rimane comunque essenziale.
DAYOU MOTOR fornisce motori a gabbia di scoiattolo con diverse potenze nominali, numero di poli, tensioni, classi di efficienza, configurazioni di montaggio e livelli di protezione. Informazioni complete sull’applicazione contribuiscono a garantire un funzionamento stabile e una lunga durata.
