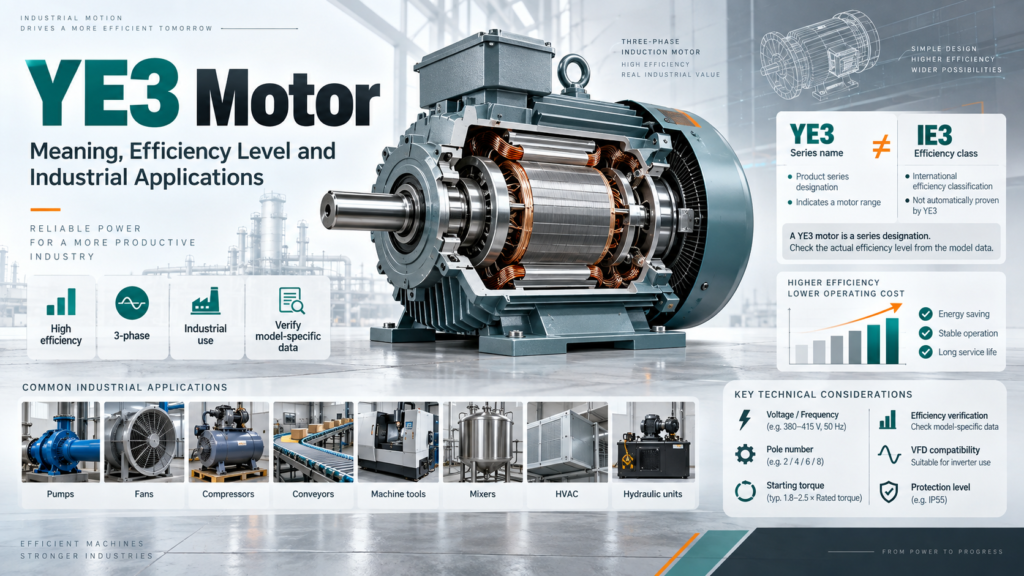

YE3 Motor: Meaning, Efficiency Level and Industrial Applications

Il motore YE3 è una serie di motori a induzione trifase ad alta efficienza, comunemente forniti da produttori cinesi. È generalmente progettato per apparecchiature industriali quali pompe, ventilatori, compressori, nastri trasportatori, macchine utensili e miscelatori.

Tuttavia, la sola denominazione della serie non costituisce una garanzia di efficienza, prestazioni all’avviamento o conformità alle normative di mercato. Gli acquirenti dovrebbero verificare il modello specifico, l’efficienza nominale, il metodo di collaudo, la tensione, la frequenza, il numero di poli e gli standard di riferimento applicabili.

DAYOU MOTOR fornisce motori a induzione ad alta efficienza destinati ad apparecchiature industriali generiche, macchinari OEM e progetti di sostituzione.

Cosa significa la designazione YE3

The term YE3 motor is widely used in the Chinese motor industry. In common product naming, “YE” identifies a high-efficiency three-phase asynchronous motor family, while “3” distinguishes the series or design generation.

The number should not be treated as universal proof of Chinese energy-efficiency Grade 3 or IEC IE3 compliance. YE3 is a manufacturer or market series designation, whereas IE3 is a defined international efficiency class.

Two products carrying the same YE3 description may differ in:

  • Efficienza
  • Aumento di temperatura
  • Corrente di avviamento
  • Coppia di avviamento
  • Dimensioni della carcassa
  • Disposizione dei cuscinetti
  • Grado di protezione
  • Qualità dei materiali
  • Metodo di prova

La targhetta e i dati tecnici specifici del modello sono pertanto più importanti del solo nome della serie.

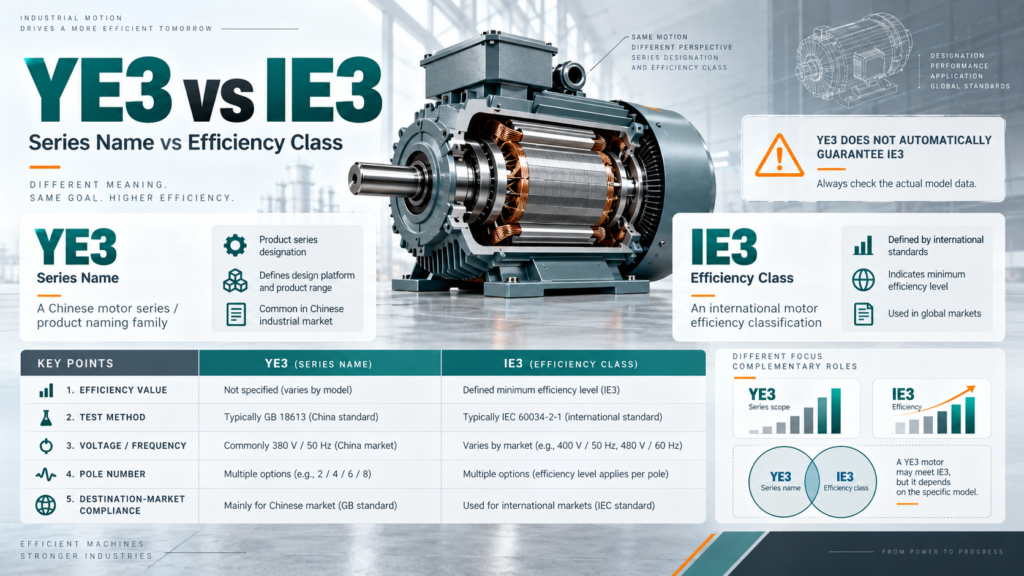

Relazione tra YE3 ed efficienza IE3

Un motore YE3 dovrebbe, di norma, essere progettato per raggiungere l’efficienza IE3 nell’ambito del suo campo di applicazione dichiarato. I requisiti effettivi dipendono dalla potenza nominale, dal numero di poli, dalla frequenza, dalla tensione, dal tipo di servizio, dalle condizioni di prova e dal mercato in cui il prodotto verrà venduto.

Per i progetti internazionali, gli acquirenti dovrebbero consultare le edizioni pertinenti delle norme IEC 60034-30-1, per quanto riguarda la classificazione dell’efficienza, e IEC 60034-2-1, per quanto concerne le prove di efficienza.

Per i prodotti venduti in Cina, la conformità deve essere verificata rispetto alla versione e al campo di applicazione della norma GB 18613 attualmente in vigore. Il fornitore dovrebbe fornire i valori di rendimento e i verbali di prova relativi allo specifico modello, anziché limitarsi a quanto dichiarato in un catalogo di carattere generale.

Un fornitore cinese di motori elettrici di tipo YE3, che si rivolge a OEM europei, dovrebbe inoltre confermare se il modello proposto soddisfi i requisiti legali e tecnici del mercato di destinazione.

La classe di efficienza non descrive ogni caratteristica prestazionale.

La classe IE3 descrive l’efficienza in condizioni specificate. Non definisce automaticamente:

  • Coppia di spunto
  • Corrente di spunto
  • Coppia massima
  • Numero massimo di avviamenti all’ora
  • Campo di funzionamento con variatore di frequenza (VFD)
  • Rumorosità e vibrazioni
  • Grado di protezione IP
  • Classe di isolamento
  • Durata dei cuscinetti
  • Capacità di sovraccarico

Un modello ad alta efficienza può comunque risultare inadatto se non è in grado di accelerare il carico, adattarsi alla macchina, tollerare l’ambiente o funzionare correttamente con l’inverter selezionato.

Un motore a induzione IE3 per sistemi di pompaggio in Medio Oriente potrebbe inoltre richiedere una riduzione di potenza per alte temperature, protezione dalla polvere, finiture resistenti alla corrosione e verifiche delle condizioni di tensione locali.

La costruzione varia a seconda del produttore e del modello.

I prodotti della serie YE3 sono generalmente motori a induzione trifase a gabbia di scoiattolo. Molti utilizzano una struttura completamente chiusa con raffreddamento a ventola, sebbene la configurazione dell’involucro e del raffreddamento possa variare.

Le caratteristiche tipiche possono includere:

  • Nuclei di statore e rotore in lamierini di acciaio elettrico
  • Avvolgimenti statorici in rame
  • Barre rotoriche in alluminio o rame
  • Ventola di raffreddamento esterna
  • Carcassa in ghisa o alluminio
  • Montaggio di tipo B3, B5, B14 o B35
  • Grado di protezione IP54, IP55 o superiore
  • Isolamento in classe F
  • Cuscinetti selezionati in base all’applicazione

Si tratta di configurazioni comuni, piuttosto che di caratteristiche garantite dalla denominazione YE3. L’offerta commerciale e la scheda tecnica devono specificare la costruzione effettiva.

L’efficienza dipende dall’intero progetto elettromagnetico e meccanico. La qualità dell’acciaio elettrico, il contenuto di rame, il traferro, la disposizione degli avvolgimenti, la geometria del rotore, i cuscinetti, la ventola di raffreddamento e la costanza nel processo produttivo influiscono tutti sulle perdite.

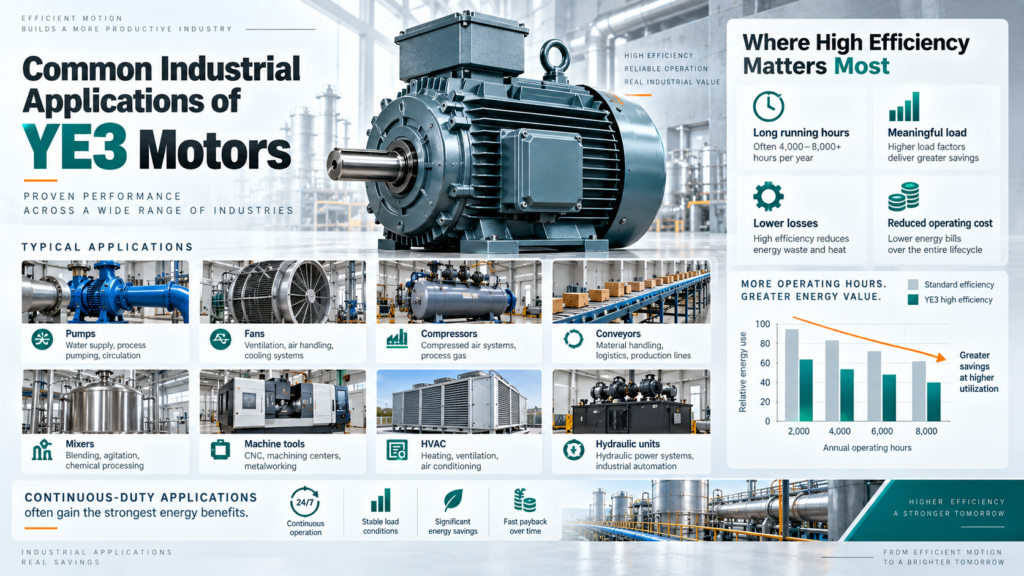

Applicazioni industriali comuni

I motori YE3 possono essere impiegati in numerose applicazioni in cui le apparecchiature operano con regolarità e il consumo energetico è un fattore rilevante.

Pompe

La scelta deve tenere conto della portata, della prevalenza, della potenza massima all’albero, del punto di lavoro, delle proprietà del liquido e delle condizioni di avviamento.

Ventilatori

Tra i fattori importanti da considerare figurano il flusso d’aria, la pressione, l’inerzia, la gamma di velocità, la rumorosità e la compatibilità della ventola con un variatore di frequenza (VFD).

Compressori

Gli acquirenti devono verificare la coppia di avviamento, il metodo di scarico, il ciclo di lavoro, i requisiti di pressione e il profilo di carico del compressore.

Nastri trasportatori

Particolarmente importanti sono l’avviamento a carico, il rapporto di trasmissione, la tensione della cinghia, il tempo di accelerazione e il numero di avviamenti all’ora.

Miscelatori

È necessario valutare la viscosità, la variazione di carico, la coppia di avviamento, la capacità di sovraccarico e l’eventuale accumulo di prodotto.

Macchine utensili

La velocità, le vibrazioni, il montaggio, la frenata, l’accelerazione e la precisione di controllo possono influenzare la scelta del motore.

Sistemi HVAC

È necessario verificare aspetti quali la rumorosità, l’efficienza, il funzionamento a velocità variabile, le condizioni ambientali e la compatibilità con i sistemi di controllo.

Unità idrauliche

La pressione, la coppia, la temperatura operativa, il tipo di pompa e i requisiti di avviamento devono essere compatibili con le caratteristiche del motore.

Un motore ad alta efficienza destinato a stabilimenti nel Sud-est asiatico potrebbe richiedere una protezione supplementare contro umidità, condensa, polvere ed elevate temperature ambientali.

Per un motore trifase destinato ad applicazioni con compressori in Africa, occorre inoltre valutare la stabilità dell’alimentazione, la corrente di avviamento, l’inerzia del carico, il sistema di raffreddamento e le condizioni di manutenzione in loco.

Il funzionamento continuo offre spesso un maggiore valore energetico

I motori ad alta efficienza garantiscono solitamente il massimo beneficio economico quando operano per molte ore con un carico significativo. Più lungo è il tempo di funzionamento annuo, maggiore è il valore potenziale derivante dalla riduzione delle perdite elettriche.

Un semplice confronto basato sul ciclo di vita dovrebbe tenere conto di:

  • Prezzo d’acquisto
  • Efficienza a pieno carico e a carico parziale
  • Carico operativo effettivo
  • Ore di funzionamento annue
  • Costo dell’energia elettrica
  • Fattore di potenza
  • Costo di manutenzione
  • Vita utile prevista

Un motore che rimane in funzione per meno di 3.000 ore all’anno può comunque rappresentare una scelta idonea, sebbene il recupero dell’investimento energetico possa richiedere più tempo. Il solo numero di ore di funzionamento annue non è sufficiente a stabilire se il motore sia adatto alla specifica applicazione.

Inoltre, il prodotto non è progettato automaticamente per un funzionamento intermittente o di breve durata. Condizioni quali il servizio di tipo S2 o S3, nonché avviamenti frequenti, inversioni di marcia e frenate, richiedono una valutazione termica dedicata.

Gli avviamenti frequenti necessitano di verifiche supplementari.

Ogni avviamento genera una corrente elevata e un ulteriore riscaldamento del rotore e degli avvolgimenti. Un motore può riuscire ad avviare l’apparecchiatura una volta, ma surriscaldarsi se lo stesso ciclo viene ripetuto frequentemente.

Gli acquirenti dovrebbero verificare:

  • Coppia di spunto
  • Corrente di spunto
  • Inerzia del carico
  • Tempo di accelerazione
  • Avviamenti all’ora
  • Limiti per avviamenti a caldo e a freddo
  • Classificazione del servizio
  • Protezione termica
  • Caduta di tensione ammessa

In alcuni sistemi, pompe e ventilatori possono avviarsi con relativa facilità, mentre nastri trasportatori, frantumatori, miscelatori e compressori alternativi, anche sotto carico, possono richiedere una coppia notevolmente maggiore.

Se l’avviamento risulta difficoltoso, il progetto potrebbe richiedere un rotore ad alta coppia, un avviatore statico, un variatore di frequenza (VFD), un sistema di scarico o un motore di dimensioni diverse.

È necessario specificare il funzionamento del VFD.

Molti motori a induzione ad alta efficienza possono funzionare con un VFD, ma è necessario verificare la gamma di velocità consentita e i limiti tecnici.

A bassa velocità, un ventilatore montato sull’albero fornisce un raffreddamento inferiore. Il funzionamento continuo a bassa velocità con coppia elevata potrebbe richiedere un ventilatore con alimentazione indipendente.

Altri punti da considerare:

  • Frequenza minima e massima
  • Intervallo di velocità a coppia costante
  • Resistenza dell’isolamento degli avvolgimenti
  • Lunghezza del cavo motore
  • Frequenza di commutazione (carrier frequency)
  • Correnti nei cuscinetti
  • Cuscinetti isolati o protezione tramite messa a terra
  • Velocità massima di sicurezza per il motore e le apparecchiature

Un variatore di frequenza (VFD) può migliorare l’avviamento e il controllo del processo, ma non è in grado di porre rimedio a un motore sottodimensionato o a una macchina meccanicamente sovraccarica.

La protezione deve essere adeguata all’ambiente

Prima di ordinare un motore YE3, gli acquirenti dovrebbero descrivere l’ambiente di installazione, anziché limitarsi a scegliere un grado di protezione IP dal catalogo senza considerare il contesto.

Tra le condizioni importanti figurano:

  • Installazione in interni o esterni
  • Polvere e umidità
  • Spruzzi d’acqua o lavaggio a getto d’acqua
  • Umidità e condensa
  • Gas corrosivi o aria salmastra
  • Temperatura ambiente
  • Altitudine di installazione
  • Classificazione delle aree pericolose

Il grado di protezione IP55 può essere idoneo per molti ambienti industriali, ma non garantisce automaticamente resistenza alla corrosione, idoneità al lavaggio o protezione contro le esplosioni.

Le aree a rischio di esplosione richiedono una progettazione specificamente certificata per tale scopo. Un elevato grado di protezione IP non può sostituire l’omologazione richiesta per le aree a rischio di esplosione.

La compatibilità meccanica richiede verifiche dimensionali complete.

Un motore sostitutivo deve corrispondere a requisiti che vanno oltre la semplice potenza e velocità. Gli acquirenti dovrebbero verificare:

  • Grandezza della carcassa (norma IEC)
  • Diametro e sporgenza dell’albero
  • Linguetta e sede della linguetta
  • Centraggio della flangia e disposizione dei fori di fissaggio
  • Interasse dei fori di fissaggio sui piedi
  • Posizione della morsettiera
  • Direzione di ingresso dei cavi
  • Montaggio orizzontale o verticale
  • Carichi derivanti da giunti o pulegge

Un produttore cinese di motori IEC destinati a progetti in Sud America deve verificare anche la tensione e la frequenza di destinazione, i requisiti di efficienza, le dimensioni di montaggio e la documentazione necessaria.

Per le apparecchiature azionate a cinghia, è necessario un ulteriore esame riguardante le dimensioni della puleggia, la tensione della cinghia, il carico radiale sull’albero e la durata dei cuscinetti.

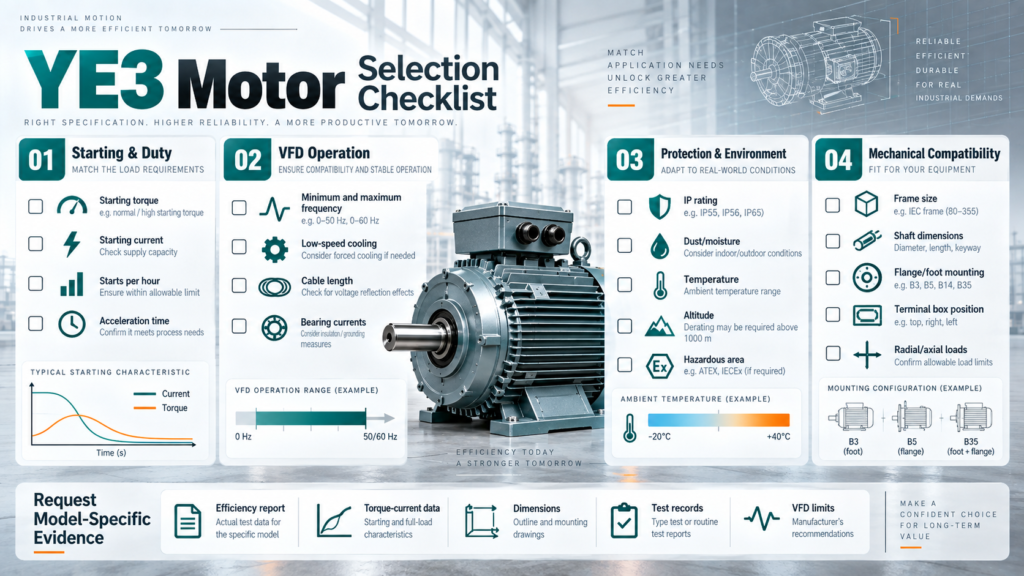

Gli acquirenti dovrebbero richiedere documentazione specifica per il modello in questione.

Un preventivo affidabile dovrebbe includere:

  • Modello completo
  • Potenza nominale e velocità
  • Tensione, frequenza e corrente
  • Rendimento e fattore di potenza
  • Corrente e coppia di spunto
  • Coppia massima
  • Servizio e limiti di aumento della temperatura
  • Grado di protezione e sistema di raffreddamento
  • Dimensioni di montaggio
  • Disposizione dei cuscinetti
  • Limiti operativi del VFD
  • Registri di collaudo e ispezione
  • Garanzia e supporto per i pezzi di ricambio

Il rapporto sull’efficienza deve corrispondere al modello offerto o definire chiaramente quali classi di rendimento copre. Non si deve dare per scontato che un rapporto relativo a una determinata potenza, numero di poli o tensione sia automaticamente valido per un’intera serie.

Domande frequenti

La sigla YE3 indica sempre la classe di efficienza IE3?

Solitamente identifica una serie di motori progettata secondo lo standard di efficienza IE3; tuttavia, gli acquirenti dovrebbero verificare il modello specifico, il valore di efficienza, il metodo di prova e i requisiti di mercato applicabili.

La sigla YE3 equivale al “Grado di efficienza 3” (Grade 3) previsto dalla normativa cinese?

Non si tratta di sistemi di classificazione intercambiabili. Il primo identifica una serie di prodotti, mentre il secondo indica un livello di efficienza definito da una normativa, con un ambito di applicazione specifico.

Questa serie è adatta al funzionamento continuo?

Molti modelli sono progettati per il servizio continuo (S1), ma è necessario verificare la tipologia di servizio effettiva consultando la targhetta del motore e i dati tecnici.

La classe IE3 garantisce una coppia di spunto elevata?

No. L’efficienza e le prestazioni all’avviamento sono caratteristiche distinte. La coppia di spunto deve essere verificata consultando i dati specifici del modello.

È adatto ad avviamenti frequenti?

È possibile, ma prima di procedere alla scelta occorre valutare il numero di avviamenti orari, l’inerzia, il tempo di accelerazione, il tipo di servizio e la capacità termica.

Verificare le prestazioni anziché basarsi solo sulla denominazione.

Il motore YE3 corretto deve essere adeguato al carico, alle condizioni di avviamento, alle ore di funzionamento, all’alimentazione elettrica, all’obiettivo di efficienza, al tipo di montaggio, all’ambiente di installazione e al metodo di controllo.
